TinySA Ultra+ ZS-407 -spektrianalysaattori, Vantaa

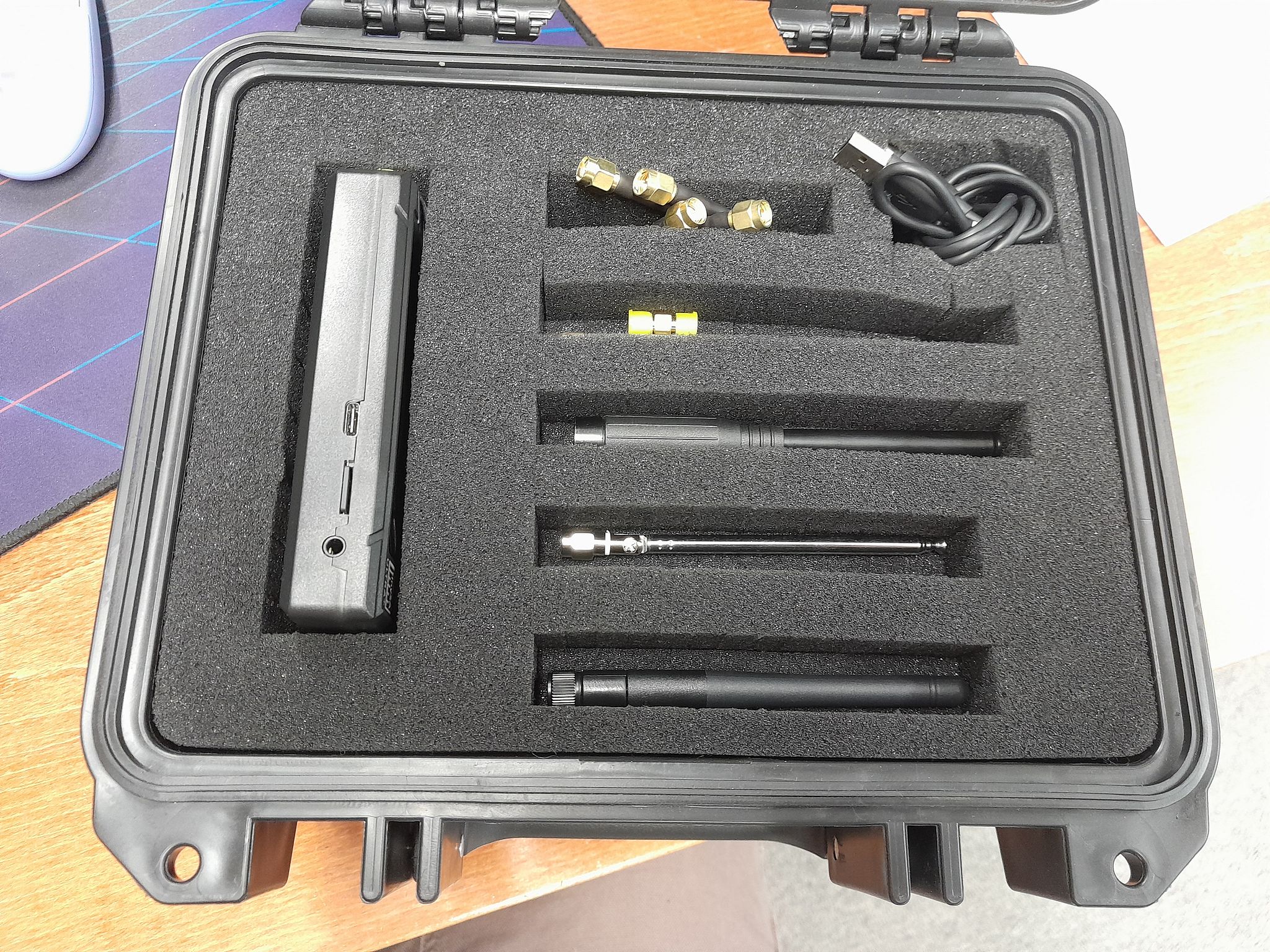

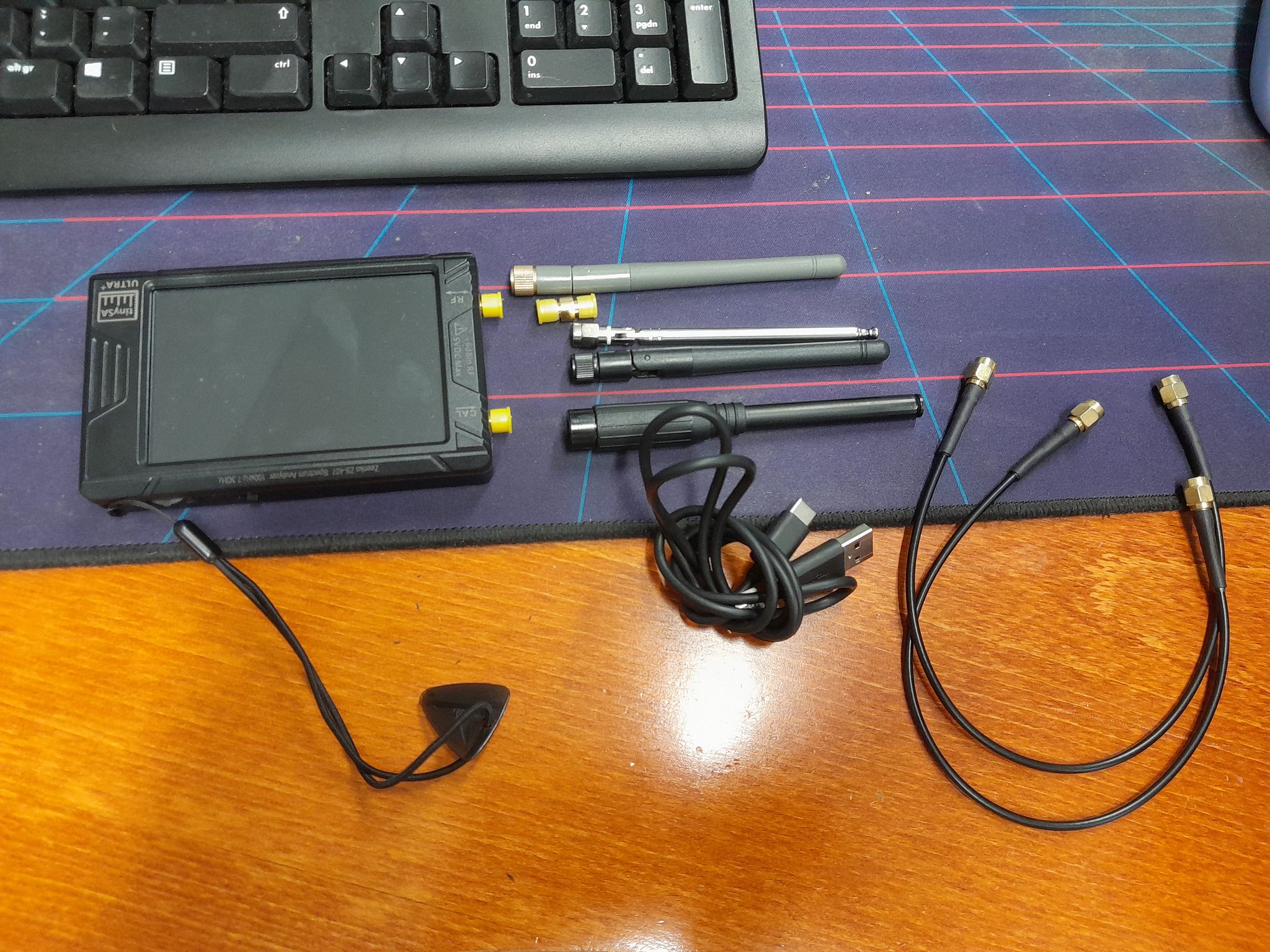

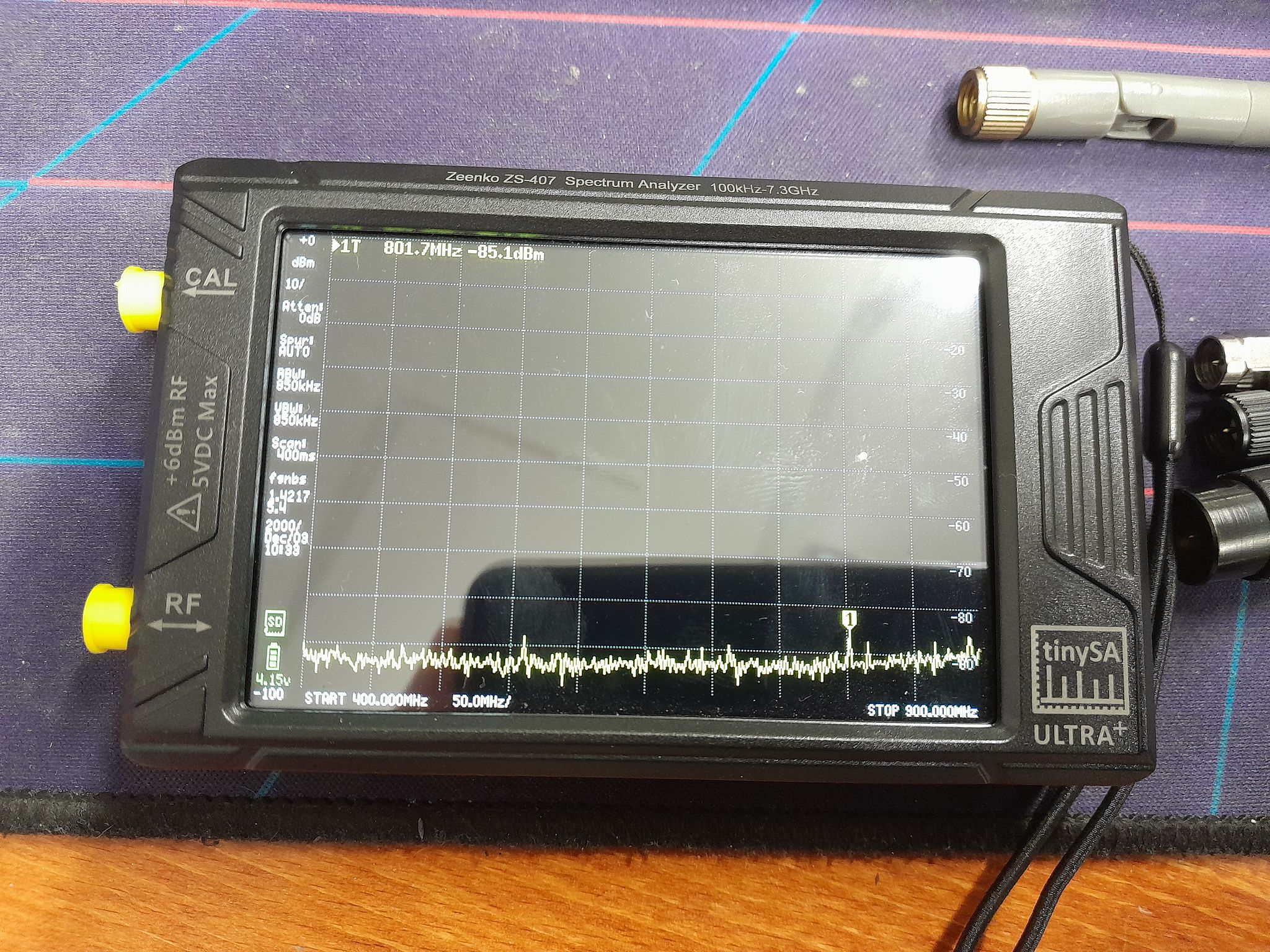

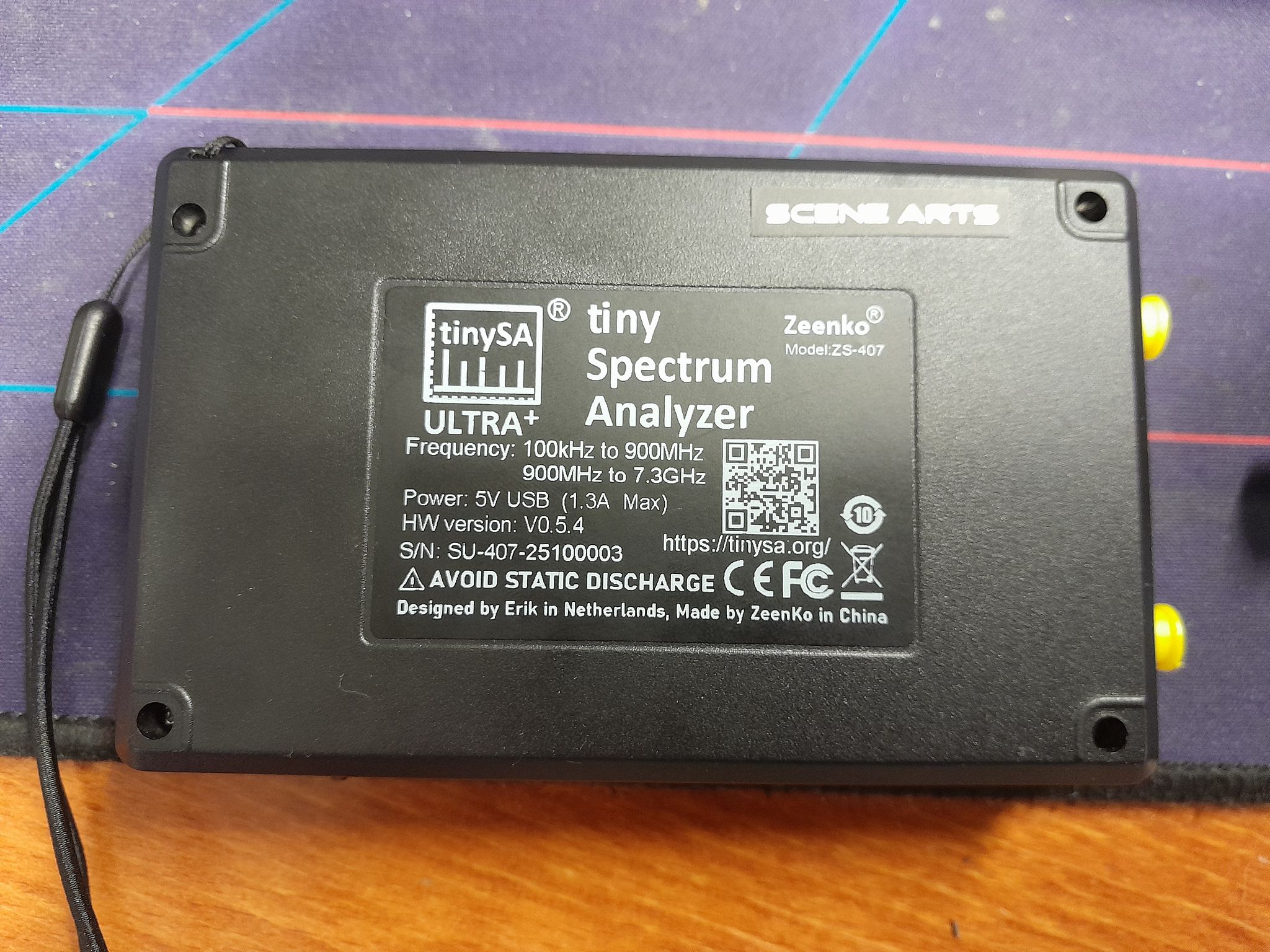

Käytetty mutta toimiva. Mukana kuvissa näkyvät tarvikkeet.

tinySA Ultra+ ZS-406 on pienikokoinen ja akkukäyttöinen spektrianalysaattori, jolla näet mitä radiosignaaleja ympäristössä on, millä taajuudella ne toimivat ja kuinka voimakkaita ne ovat. 100 kHz - 6 GHz mittausalue kattaa suuren osan tavallisimmista radiotekniikan sovelluksista, mukaan lukien Suomessa käytettävät 4G- ja yleisimmät 5G-taajuudet sekä 2,4 ja 5 GHz WiFi-taajuudet.

Yksi hyödyllisimmistä käyttötavoista on 5G-/4G-modeemin, -reitittimen tai ulkoantennin asennuspaikan ja suuntauksen etsiminen. Lisäksi voit selvittää millä operaattorilla on parhaat taajuudet ja vahvimmat signaalit alueella. tinySA:n avulla radiosignaalia voidaan tutkia jo ennen modeemin asentamista ja eri paikkojen tai antennisuuntien välillä voidaan tehdä suoria vertailuja.

Muista liittää mukana tuleva antenni RF-liitäntään jotta saat vastaanotettua signaaleja.

Ainoa ero tinySA Ultra+ mallien välillä: ZS-406 taajuusalue on 100 kHz - 6 GHz ja ZS-407 taajuusalue on 100 kHz - 7,3 GHz.

Etsi paras paikka 5G-reitittimelle tai 5G-antennille

5G-yhteyttä etsittäessä tutkiminen kannattaa yleensä aloittaa n78-taajuusalueelta eli noin 3,5 GHz:stä. Se on Suomessa tärkein suuren kapasiteetin 5G-taajuusalue ja mahdollistaa tyypillisesti selvästi suuremmat nopeudet kuin alemmat 5G-taajuudet.

Suomen valtakunnalliset 3,5 GHz taajuudet on jaettu operaattoreille seuraavasti:

Telia 3410-3540 MHz Elisa 3540-3670 MHz DNA 3670-3800 MHz

Tämä jako tekee tinySA:sta erityisen hyödyllisen: spektristä voidaan nähdä paitsi 3,5 GHz 5G-signaalin olemassaolo myös päätellä taajuuden perusteella, minkä operaattorin taajuusalueella havaittu signaali sijaitsee. Esimerkiksi selvä signaali 3,7 GHz ympäristössä osuu DNA:n taajuusalueelle, kun taas noin 3,6 GHz signaali kuuluu Elisan taajuusalueeseen ja alle 3,54 GHz alue Telialle.

Näin etsit 5G-signaalia käytännössä

• Kytke mittaukseen soveltuva antenni tinySA:n RF-tuloon (mukana toimitetaan ympärisäteilevä antenni)

• Ota Ultra-tila käyttöön yli 900 MHz taajuuksien mittaamista varten

• Aseta tutkittavaksi alueeksi ensin 3410-3800 MHz

• Liiku rakennuksessa esimerkiksi ikkunoiden ja ulkoseinien läheisyydessä ja seuraa spektrissä näkyvien signaalien voimakkuutta

• Jos käytät suunta-antennia, käännä antennia hitaasti eri suuntiin ja etsi suunta, jossa halutun operaattorin signaali on voimakkain

• Merkitse paras paikka ja suunta ja sijoita 5G-reititin tai -ulkoantenni tämän tiedon perusteella

Mittauksessa kannattaa verrata signaalitasoa samalla taajuudella eri paikoissa. Mitä vähemmän negatiivinen dBm-arvo on, sitä voimakkaampi vastaanotettu signaali on. Esimerkiksi -60 dBm on huomattavasti voimakkaampi signaali kuin -90 dBm.

Spektrianalysaattori ei kuitenkaan mittaa modeemin käyttämiä RSRP-, RSRQ- ja SINR-arvoja eikä tunnista tukiaseman solutunnusta. Se kertoo vastaanotetun RF-signaalin taajuuden ja voimakkuuden. Lopullinen yhteyden laatu kannattaa siksi tarkistaa reitittimen omista signaaliarvoista ja nopeustestillä.

Jos 3500 MHz 5G:tä ei löydy

Jos n78-signaalia ei löydy tai se on erittäin heikko, kannattaa jatkaa alemmille matkaviestinverkon taajuuksille. Alemmat taajuudet kantavat yleensä pidemmälle ja läpäisevät rakennuksia paremmin, mutta niillä käytettävissä oleva kapasiteetti ja suurin mahdollinen nopeus ovat yleensä 3,5 GHz 5G:tä pienempiä.

Käytännöllinen etenemisjärjestys on esimerkiksi:

• 3500 MHz - 5G n78, ensisijainen nopeaa 5G-yhteyttä etsittäessä

• 2600 MHz - 4G/5G

• 2100 MHz - 4G/5G

• 1800 MHz - yleinen 4G-taajuus

• 800 MHz - pitkän kantaman 4G

• 700 MHz - pitkän kantaman 5G

Suomen operaattorien taajuudet

Alla olevassa taulukossa ovat tukiaseman lähettämät taajuudet. Juuri näitä taajuuksia kannattaa tarkastella, kun tinySA:lla etsitään ympäristössä olevia matkaviestinverkon tukiasemia. Taajuusjako koskee Manner-Suomea; Ahvenanmaalla taajuusjako on osittain erilainen.

700 MHz DNA 758-768 MHz 4G / 5G

700 MHz Elisa 768-778 MHz 4G / 5G

700 MHz Telia 778-788 MHz 4G / 5G

800 MHz DNA 791-801 MHz 4G

800 MHz Telia 801-811 MHz 4G

800 MHz Elisa 811-821 MHz 4G

900 MHz DNA 925,1-936,7 MHz GSM / 4G

900 MHz Telia 936,9-948,3 MHz GSM / 4G

900 MHz Elisa 948,5-959,9 MHz GSM / 4G

1800 MHz Telia 1805,1-1829,9 MHz 4G

1800 MHz DNA 1830,1-1854,9 MHz 4G

1800 MHz Elisa 1855,1-1879,9 MHz 4G

2100 MHz Elisa 2110,3-2130,1 MHz 4G / 5G

2100 MHz DNA 2130,1-2149,9 MHz 4G / 5G

2100 MHz Telia 2149,9-2169,7 MHz 4G / 5G

2600 MHz DNA 2620-2640 MHz 4G / 5G

2600 MHz Telia 2640-2665 MHz 4G / 5G

2600 MHz Elisa 2665-2690 MHz 4G / 5G

3500 MHz Telia 3410-3540 MHz 5G n78

3500 MHz Elisa 3540-3670 MHz 5G n78

3500 MHz DNA 3670-3800 MHz 5G n78

Taulukko kertoo operaattorille myönnetyn taajuusalueen, ei sitä, että operaattori käyttäisi koko aluetta jokaisessa tukiasemassa tai samalla radiotekniikalla.

4G-antennin paikan ja suunnan etsiminen

Samaa menetelmää voidaan käyttää 4G-antennin asentamiseen. Jos esimerkiksi haluat löytää Elisan 800 MHz tukiaseman, aseta tinySA tarkastelemaan 811-821 MHz aluetta. Suunta-antennia kääntämällä voidaan etsiä suunta, jossa kyseisen alueen signaali on voimakkaimmillaan.

Kannattaa kuitenkin tutkia useampi taajuus. Moderni 4G-reititin voi käyttää Carrier Aggregation -tekniikalla useita taajuuksia samanaikaisesti. Paras antennipaikka ei siksi välttämättä ole paikka, jossa yksi 800 MHz signaali on kaikkein voimakkain. Hyvässä paikassa myös korkeammat 1800, 2100 ja 2600 MHz kapasiteettitaajuudet voivat olla käyttökelpoisia.

Antennit

Mukana tulee perus ympärisäteilevä (360°) antenni. Sen avulla on helpointa selvittää antennille paras paikka eli missä saat parhaan signaalin. Jos haluat selvittää mihin suuntaan antennit tulisi suunnata, voit liittää sen jälkeen suuntaavan antennin RF-liitäntään ja mitata mistä suunnasta saat parhaan signaalin.

Suositellut suunta-antennit:

• ZA-048 400 MHz-8 GHz suunta-antenni - laajakaistainen suunta-antenni erityisesti tinySA Ultra- ja Ultra+ -spektrianalysaattoreille. Soveltuu RF-signaalien tutkimiseen, suuntimiseen ja häiriölähteiden paikantamiseen erittäin laajalla taajuusalueella. Antennin vahvistus on noin 2-6,5 dBi 450-8000 MHz taajuusalueella ja mukana toimitetaan käsikahva sekä kiinnike tinySA:lle

• Poynting LPDA-500 5G/4G-antenni - laadukas suunta-antenni, joka soveltuu erityisen hyvin vertaileviin mittauksiin. Antennin vahvistus pysyy poikkeuksellisen tasaisena mobiilitaajuuksilla: 10 dBi @ 698-960 MHz, 10 dBi @ 1710-1900 MHz, 11 dBi @ 2500-2700 MHz, 11 dBi @ 3300-4000 MHz, 10 dBi @ 5000-6000 MHz ja 9 dBi @ 6000-7200 MHz. Tämän ansiosta eri 4G/5G-taajuusalueiden signaalitasoja on helpompi vertailla ilman antennin vahvistuksesta johtuvia suuria eroja

• Iskra P-60 Unicom 5G/4G/GSM-antenni - edullinen suunta-antenni 4G-, 5G- ja GSM-signaalien tulosuunnan paikantamiseen

• Nedis ANOR5G10WT - kompakti vaihtoehto mobiilisignaalien etsimiseen ja eri mittauspaikkojen nopeaan vertailuun

WiFi-verkkojen tutkiminen

tinySA soveltuu myös 2,4, 5 ja 6 GHz WiFi-taajuusalueiden tarkasteluun. Spektrinäkymästä voidaan nähdä, kuinka paljon radioliikennettä eri taajuuksilla on ja onko samalla alueella voimakkaita muita lähettimiä.

2,4 GHz WiFiä voidaan tarkastella noin 2400-2483,5 MHz alueella. 5 GHz ja 6 GHz WiFiä tutkittaessa voidaan tarkastella käytössä olevaa 5 ja 6 GHz taajuusaluetta. Mittausta voidaan hyödyntää esimerkiksi tukiaseman sijoituspaikan etsimiseen, häiriöiden tutkimiseen ja sen selvittämiseen, kuinka voimakkaasti WiFi-signaali vaimenee seinien tai kerrosten välillä.

tinySA näyttää RF-spektrin eikä korvaa varsinaista WiFi-protokolla-analysaattoria: se ei esimerkiksi näytä SSID-verkon nimeä tai WiFi-laitteiden MAC-osoitteita. Sen vahvuus on itse radiospektrin ja myös muiden kuin WiFi-signaalien näkeminen.

Myös TV- ja radioantennien mittaukseen

tinySA:n RF-liitäntään voidaan sopivilla SMA-adaptereilla kytkeä myös UHF TV-antenni tai FM-antenni:
Sovitin, SMA uros - BNC uros
Sovitin, F naaras - BNC naaras
Antennikaapeli, F uros - F uros

Näin laitetta voidaan käyttää esimerkiksi DVB-T/T2 TV- ja FM-lähetteiden etsimiseen, antennin suuntaukseen, eri asennuspaikkojen vertailuun sekä UHF- ja VHF-alueiden häiriöiden tutkimiseen.

Myös tavallisia 75 ohmin TV- ja radioantenneja voidaan käyttää signaalien etsimiseen ja suhteellisiin vertailumittauksiin, vaikka tinySA:n RF-liitäntä on 50 ohmia. 50/75 ohmin epäsovitus voi vaikuttaa absoluuttisen signaalitason mittaustarkkuuteen, mutta käytännön antennin suuntauksessa ja eri paikkojen vertailussa siitä on yleensä vain vähän haittaa. Tarkkoihin absoluuttisiin RF-mittauksiin suositellaan 50 ohmin mittausjärjestelmää.

Muita käyttökohteita

Laajan taajuusalueen ansiosta tinySA Ultra+:aa voidaan käyttää myös esimerkiksi seuraavien signaalien ja RF-ilmiöiden tutkimiseen:

• 868 MHz ISM- ja IoT-laitteet

• 433 MHz radiolaitteet

• FM-radio

• VHF- ja UHF-radioliikenne

• radioamatöörilähetteet

• langattomat mikrofonit

• kauko-ohjaimet ja telemetrialaitteet

• RF-lähettimien harmoniset ja ei-toivotut lähetteet

• elektroniikan aiheuttamien RF-häiriöiden paikantaminen

• antennien ja RF-järjestelmien vertailumittaukset

Sisäänrakennettu signaaligeneraattori

Spektrianalysaattorin lisäksi tinySA Ultra+ toimii RF-signaaligeneraattorina. Siniaaltoa voidaan tuottaa 100 kHz - 900 MHz alueella ja kanttiaaltoa korkeammille taajuuksille asti. Generaattoria voidaan käyttää esimerkiksi RF-piirien, suodattimien ja vastaanottimien testaamiseen.

Kannettava mittalaite kenttäkäyttöön

4 tuuman 480 x 320 pikselin värillistä kosketusnäyttöä voidaan käyttää ilman tietokonetta. Sisäinen 5000 mAh akku mahdollistaa noin kolmen tunnin kannettavan käytön, mikä tekee laitteesta erityisen sopivan antenni- ja tukiasemamittauksiin rakennuksen eri puolilla tai ulkona. Mittauksia ja kuvakaappauksia voidaan tallentaa microSD-kortille. Laitetta voidaan lisäksi ohjata tietokoneella USB-yhteyden kautta.

Huomio RF-tulon suojaamisesta

tinySA:n RF-tulo on herkkä liian suurelle signaaliteholle ja staattiselle sähkölle. Antennilla vastaanotettavien tavallisten radiolähetteiden tutkiminen on eri asia kuin lähettimen kytkeminen suoraan mittalaitteeseen.

Älä kytke radiolähetintä, modeemin antennilähtöä tai muuta suuritehoista RF-lähdettä suoraan tinySA:n tuloon ilman asianmukaista vaimennusta. Jos tulosignaalin voimakkuutta ei tunneta, erillisen RF-vaimentimen käyttö on suositeltavaa.
